EUROTECH-INDUSTRIES est une entreprise de taillage d’engrenage de précision pour tout type d’applications industrielles.

Découvrez ci-dessous quelques réalisations.

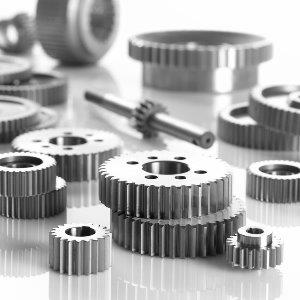

Taillage d’engrenage droit

Engrenages droits – Dentures droites extérieures :
Entreprise de taillage d'engrenage droit

  • Module 0.5 à 10
  • Diamètre denture maxi : 500 mm
  • Longueur denture maxi : 2500 mm
  • Angle de pression : 20°, 30°, 45° et spéciaux
  • Qualité max : DIN 4 (rectifié)

Engrenages droits – Dentures droites intérieures :

  • Module 0.5 à 10
  • Diamètre denture maxi : 500 mm
  • Longueur denture maxi : 200 mm
  • Angle de pression : 20°, 30°, 45° et spéciaux
  • Qualité max : DIN 8 (taillé)

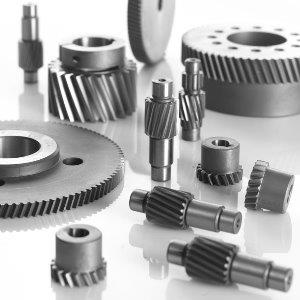

Entreprise de taillage d’engrenage hélicoïdal

Engrenage hélicoïcal – Dentures hélicoïdales extérieures :Entreprise de taillage d'engrenage hélicoïdal

  • Module 0.5 à 10
  • Diamètre denture maxi : 500 mm
  • Longueur denture maxi : 2500 mm
  • Angle de pression : 20°, 30°, 40° et spéciaux.
  • Qualité : DIN 4 (rectifié)
  • Angle d’hélice maxi:: 45°

Engrenage hélicoïcal – Dentures hélicoïdales intérieures :

  • Module 0.5 à 10
  • Diamètre denture maxi : 500 mm
  • Longueur denture maxi : 100 mm
  • Angle de pression : 20°, 30°, 40° et spéciaux.
  • Qualité : DIN 9 (taillé)
  • Angle d’hélice maxi :: 45°

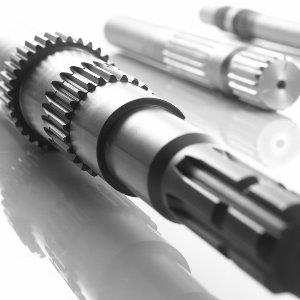

Usinage de cannelure et taillage d’engrenage

Cannelures extérieures :Usinage cannelure, taillage d'engrenage de précision

  • Module 0.5 à 10 ou DP
  • Diamètre cannelure maxi : 500 mm
  • Angle de pression : 30° ou suivant spécifications plan.
  • Svt Normes : DIN 5480, DIN5481, DIN5482, AGMA, ISO1322
  • Longueur max : 2500 mm
  • à flancs en développantes ou rectilignes

Cannelures intérieures :

  • Module 0.5 à 10 ou DP
  • Diamètre cannelure maxi : 500 mm
  • Angle de pression : 30° ou suivant spécifications plan.
  • Svt Normes : DIN 5480, DIN5481, DIN5482, AGMA, ISO1322
  • à flancs en développantes ou rectilignes.

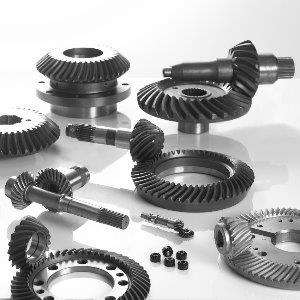

Taillage d’engrenages coniques spiraux

  • Module suivant méthode Gleason : 0.8 à 16Entreprise de taillage d'engrenages coniques spiraux
  • Type: exclusivement suivant la méthode GLEASON et Non Klingelnberg, mais adaptation possible !
  • Diamètre maxi Couronne : 740 mm
  • Diamètre maxi axe Pignon : 110 mm ( afin de permettre la tenue de la pièce sur machine de taillage )
  • Développement et calcul de  » Summaries  » suivant méthode Gleason en Interne.
  • Denture Gleason Zerol et Hypoïde possible.
  • Livraison uniquement par couple.
  • Toujours préférable de fournir les distances de montage.
  • Contrôle des portées de contact sur machines d’essai.
  • Rodage de finition après traitement thermique.

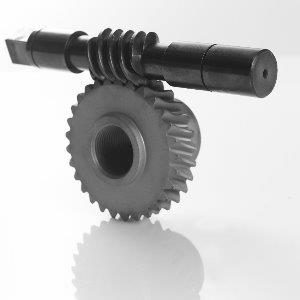

Usinage d’ensembles Roues et Vis

Roues :usinage roue et vis, taillage engrenage

  • Dia maxi : 500 mm
  • Matière utilisée : habituellement Bronze , occasionnellement Fonte, autres.
  • Module de 1 à 10

Vis :

  • Nombre de filets Maximum : 4
  • Nombre de filets Minimum : 1
  • Angle d’hélice maxi :
  • Angle de pression
  • Etat de surface : Ra 0,8

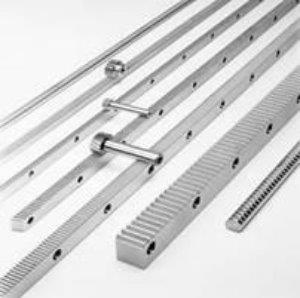

Usinage de crémaillères

usinage crémaillère



  • Longueur Maxi : 2000 mm
  • Module 0.5 à 10
  • Largeur Maxi : 60 mm
  • Redressage des crémaillères après traitements thermiques possible en interne sur presse.

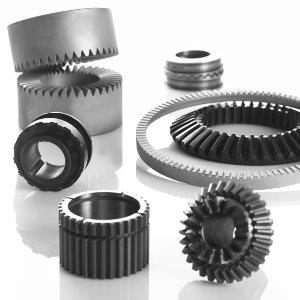

Engrenages et dentures spécialestaillage d'engrenage, denture spéciale

Suivant certaines demandes , il nous arrive de réaliser des productions tout à fait spécifiques, voyez ces exemples :

  • Accouplement de transmission Gleason
  • Couple HipoÏde Gleason Rapport 1/1.
  • Denture Zérol
  • Accouplement Gleason curvic coupling
  • Engrenages avec entrées de denture
  • etc …



Contactez-nous pour en savoir plus
